蚁象485/wifi模块

适用台达ES2DVP16/24/32/40/60ES200R/T

手机远程操控台达PLC485转wifi/ES2DVP16/24/32/40/60ES200R/T



点击图片可直接进入蚁象淘宝页


通过手机,不用APP,随时随地,远程操控台达PLC,蚁象485/wifi适用ES2系列DVP16/24/32/40/60ES200R/T和32ES200RC/TC等系列模块。

订货号:YXD101W1A1

蚁象485/wifi模块(含手机支付)

内嵌Modbus从站,HTTP 客户端协议,可实现串口控制设备和WEB服务器通讯

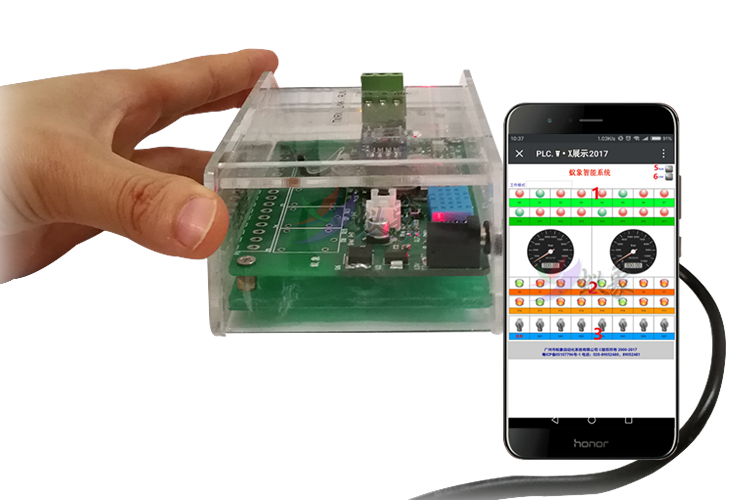

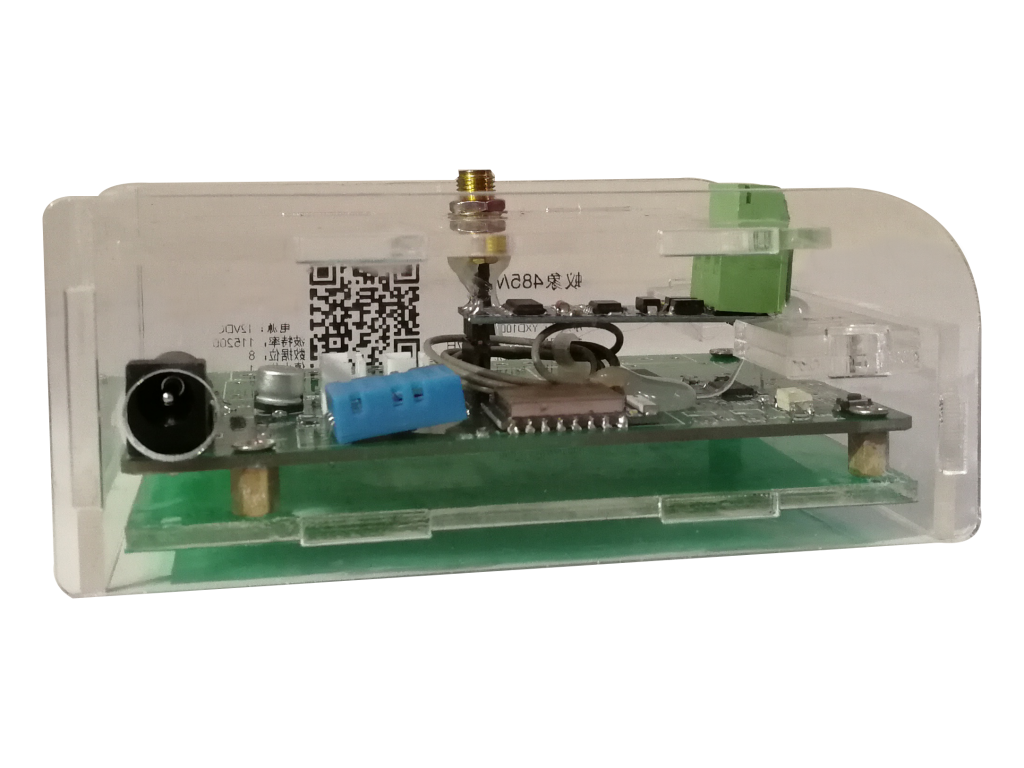

 硬件板说明

  供电:12V DC




指示灯 颜色 状态
电源 红色 上电长亮
按钮 黄色 配网按键按下,灯亮,松开,灯灭
运行 黄色 程序正常,灯长亮
WIFI 绿色 正常时闪烁
通讯 蓝色 通讯时闪烁




按键 功能
复位按键 按下,CPU重启
配网按键 按下,进入配网模式

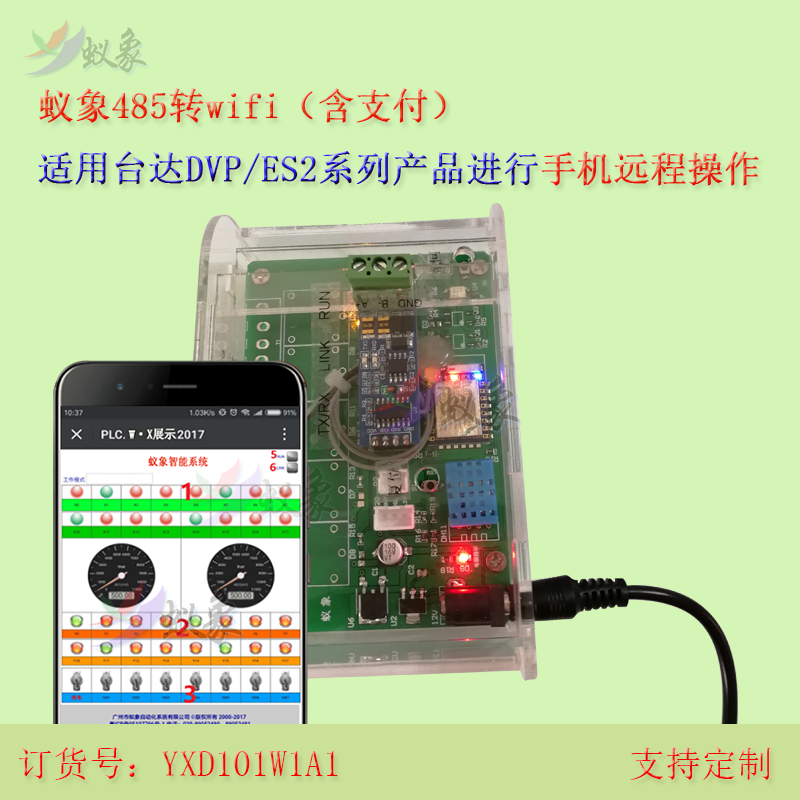

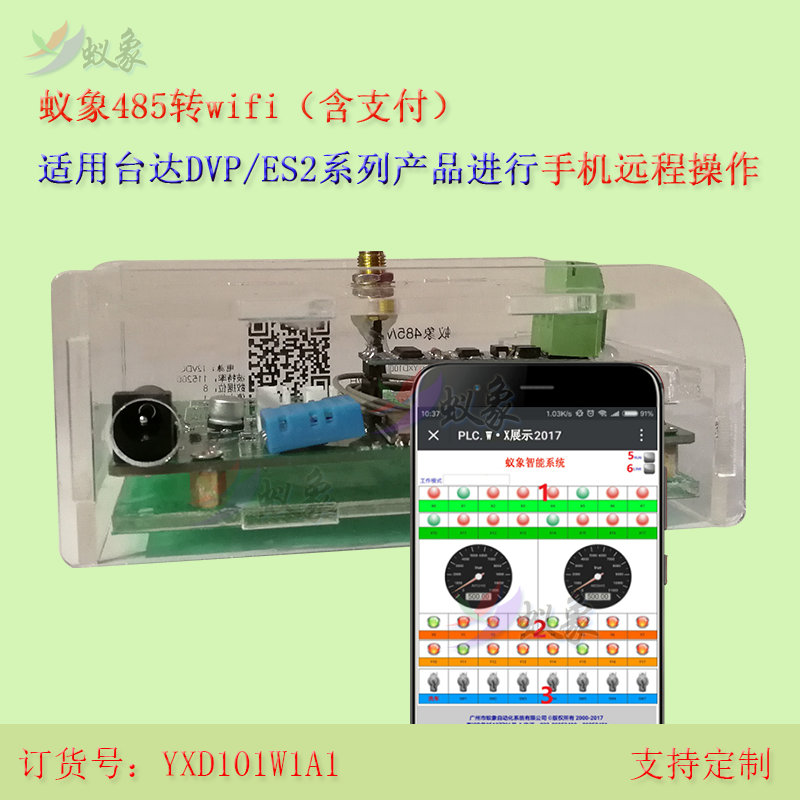

 手机端界面

1 输入状态指示区
2 输出状态指示区
3 开关控制区
4 显示当前工作模式
5 程序运行指示灯,黄色为运行中,灰色不运行
6 网络连接指示灯,蓝色为已连接,灰色为掉线


模块通讯说明

一.本模块内嵌Modbus RTU从站通讯协议,可用于PLC通过Modbus RTU主站协议访问云端服务器,用户通过手机端就能远程监控PLC。



二.485接口定义:波特率:115200;数据位:8;校验:无;停止位:1;



三.Modbus RTU从站



1.支持指令:

    03:读寄存器;

    06:写一个寄存器;

    16:写多个寄存器;



2.Modbus从站地址:9;



3.模块寄存器地址:

    寄存器地址0~39共40个16位二进制数:

    地址0~15:服务器发送给PLC的数据;

    地址16~31:PLC发送给服务器的数据;

    地址32~39:保留;

—可向客服索要:手册说明书—
