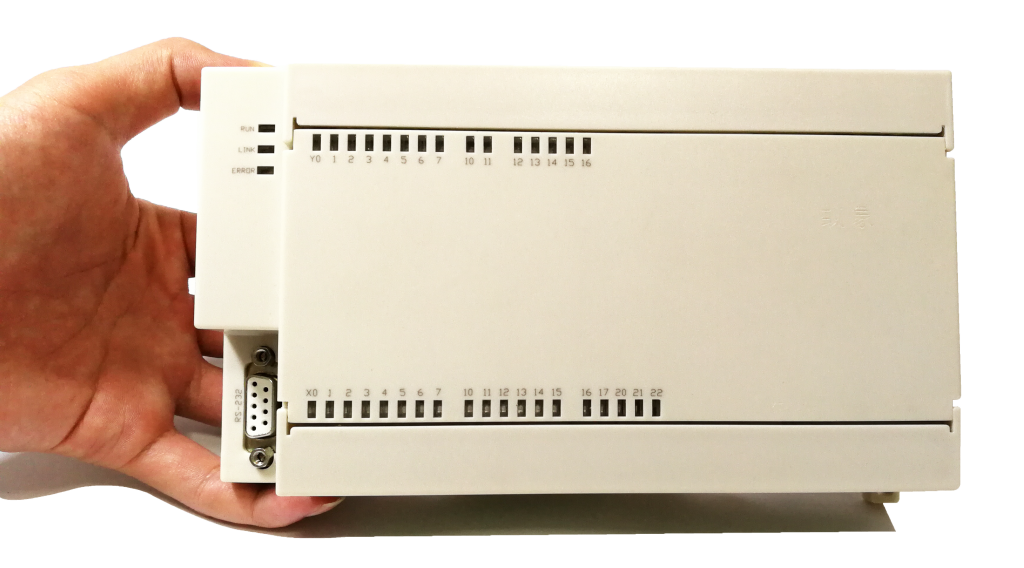

| 微控制器(Y7-1200/PLC) |
一分钟,让PLC连接微信的使用说明 (图文)
一分钟,让PLC连接微信的使用说明 (视频)
一个有WiFi PLC 一个可以用手机微信监控的PLC

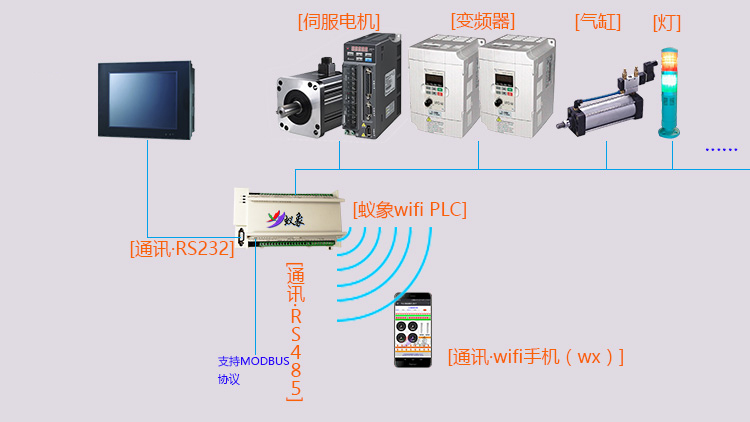

应用示意图
微控制器(Y7-1200/PLC) 参数表
| 序号 | 名称 | 内容 |
| 1 | 数字输入[DI] | 19x24VDC,源型 |
| 2 | 其中６路可作高速脉冲输入 | |
| 3 | 高速脉冲输入[DI复用] | 6路60K,单相; |
| 4 | 或2路30K,AB相; | |
| 5 | 数字输出[DO] | 8x24VDC/0.5A,漏型(其中2路可作高速脉冲输出) |
| 6 | 7路继电器输出,230VAC/2A | |
| 7 | 高速脉冲输出[DO复用] | 2路，20K; |
| 8 | 通讯接口 | 1路RS232,用于梯形图编程调试; |
| 9 | 1路485,支持ModBUS协议; | |
| 10 | 1路Wifi,可选，可组建微信等外网或支持TCP/IP协议的内网 | |
| 11 | 模拟量输入[ＡD] | 4路 0-10VDC |
| 12 | 模拟量输出[DＡ] | 2路 0-10VDC |
| 13 | 供电电压 | DC 24V |
| 14 | 输入输出总点数 | 34点 |
| 15 | 编辑软件 | 三菱编程软件：GX Deveploper V8.52； |
| 16 | 蚁象Soft_PLC软件系统(基于Linux)； | |
| 17 | 外型尺寸 | 179x100x48mm (长x宽x高) |
| 18 | 单体重量 | 403 g (克） |
| 19 | 型号参考 | YXC10100A1 |
| 20 | PLC特殊寄存器说明书 | V2.0.1 |
| 21 | Wifi调用协议说明书 | V1.0.3(TCP/IP.ModBUS.Http) |
| 22 | PLC使用手册 | V1.0.0 |
| 23 | PLC编程手册 | V1.0.0 |

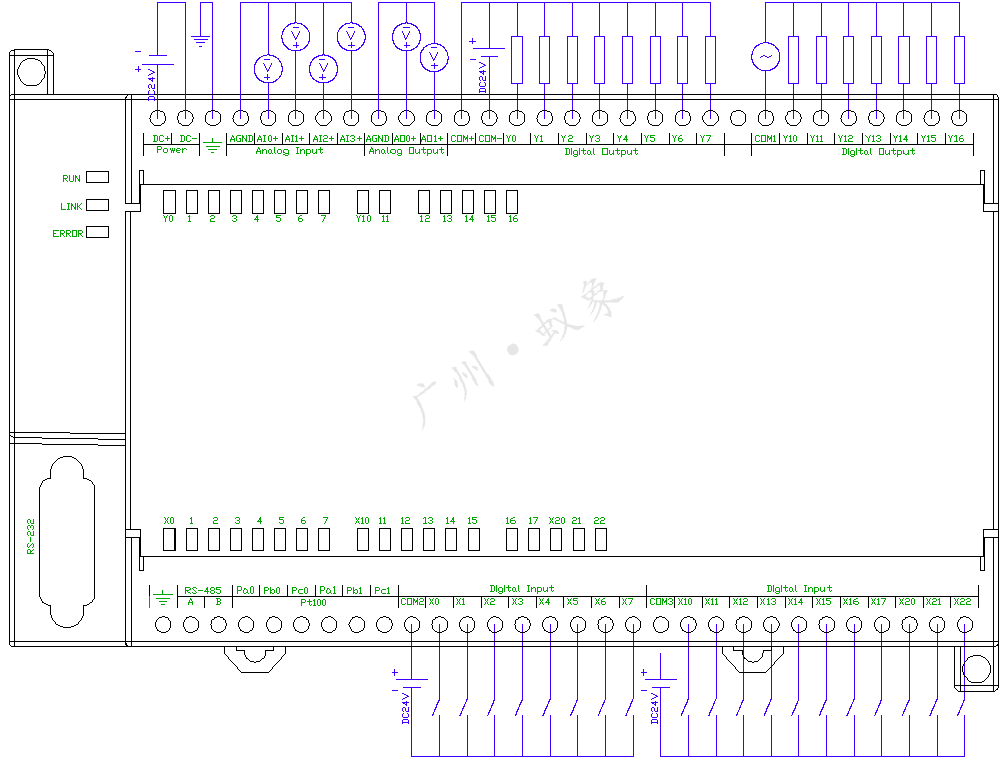

微控制器(Y7-1200/PLC) 接线图参考
微控制器(Y7-1200/PLC) Wifi 通讯区寄存器说明
| 序号 | HTTP客户端指令 | 开放式TCP协议指令 | MODBUS 客户端 |
| 1 | 状态字：D5650 | 状态字：D5660 | 03读： |
| 2 | 控制字：D5651 | 控制字：D5661 | 范围D寄存器0～5999 |
| 3 | 错误码：D5652 | 错误码：D5662 | 06写： |
| 4 | 远端服务器返回状态：D5653 | 远端IP：D5663～D5664 | 范围D寄存器0～5999 |
| 5 | URL地址长度：D5654 | 连接端口：D5665 | 16写多个寄存器： |
| 6 | HTTP用户头长度：D5655 | 发送数据首地址：D5666 | 范围D寄存器0～5999 |
| 7 | 发送数据首地址：D5656 | 发送数据长度：D5667 | |
| 8 | 发送数据长度：D5657 | 接收数据首地址：D5668 | |
| 9 | 接收数据首地址：D5658 | 接收数据长度：D5669 | |
| 10 | 接收数据长度：D5659 | ||
| 11 | URL地址存储区：D5700～D5749 | ||
| 12 | HTTP用户头存储区：D5750～D5799 |
