压力温度采集与控制
1、工艺要求:
①对采集温T1(4-20mA,范围-30ºC-20ºC),T2(4-20mA,范围20ºC-150ºC)并显示;
② 当T2+T1 > TS(设定温度),温度调节阀应关方向点动。
③当T2+T1 < TS(设定温度),温度调节阀应开方向点动。
④对采集压力P1,P2并显示,信号4-20mA,范围0-1MPa;
⑤当P1(+0.5kg)< PS1的时候,PS1为设定压力(5.0kg),开始输出调节值(4-20mA)给变频器,直到P1>PS1;
⑥当P2(+0.5kg)< PS2的时候,PS2为设定压力(2.5kg),开始输出调节值(4-20mA)给变频器,直到P2>PS2;
2、主要用到的设备:
① 智能面板;
② STC-31模块;
③ 系统采用485总线,与3模块构成网络;
④ 通过路由器,柜体接入互联网,实现远程编程、维护、数据监控。
3、文档切图:

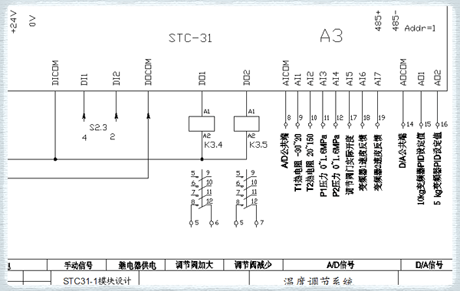

① STC-31模块的电气设计;

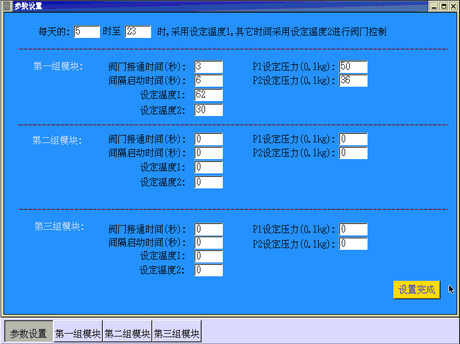

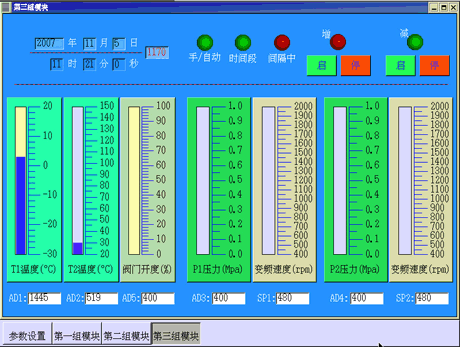

部分界面;
②

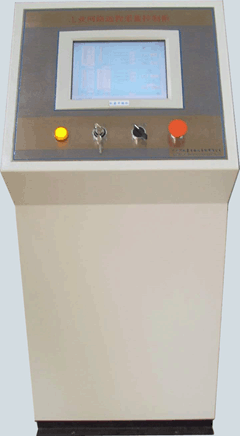

4、设备图片:
