安徽芜湖钢铁-大中小铸管


  这是一个较为庞大的工业数据网络,分3期完成,尽管是比较先进的厂房,现场布线依然是一种挑战,尤其是抗干扰能力,主要生产大中小口径(80-1000mm)的离心铸管,共6台离心机,2台退火炉,3台水压机,3台喷锌机,3台涂衬机,3台包装机,累计共23台(集中在3个电气室)PLC,48只分散在各角落的各类型仪表。

1、工艺要求:

通过采集现场的能源、生产过程或及结果等数据,配合录入的工艺参数,达到最大限度的检测、分析生产效率、产品质量等人为非能及的实质性问题,为指导市场销售、制定生产计划、奖、罚措施的调整提供确切的依据。

 将以下PLC的数据采集到Ms_SQL中,采集速度为20ms以下;

         Ø1#,2#,3#,4#中小离心机(生产80~800毫米口径)的GE 90-30系列PLC;

  Ø5#,6#大离心机(生产800~1000毫米口径)的SIEMENS S7-400;

  Ø大小退火炉 GE 90-70系列PLC;

  Ø大、中、小水压机的GE 90-30系列PLC;

  Ø大、中、小喷锌机的GE 90-30系列PLC;

  Ø大、中、小涂衬机的GE 90-30系列PLC;

  Ø大、中、小包装机的GE 90-30系列PLC;

 采集煤气、蒸汽流量表,氮气、空压风流量表1和2;

 采集离心机配电室3只、小线包装配电室4只、大线整涂2只电能表;

 采集退火炉变频器、混铁炉、废钢、1#出铁、2#出铁、光谱仪数据

采集1#,2#,3#,4#,5#,6#离心机的管重数据

采集1#,2#,3#,4#离心机测温仪表数据

⑦ 采集大中小线涂衬机的转速、水泥、砂、水的重量;

⑧ 在组批、终检操作区域,各安装无线PDA接收装置,进行人为的判定数据录入;

⑨在混铁炉、球化、6台离心机、大中小3台水压机、大中小3台喷锌机等14台机器的操作台傍,各安装1台蚁象采控柜,主要用于录入工艺参数,同时查看质量、生产效率等分析结果.

2、主要使用的硬件设备及技术:

①高档服务器 3台

② MOXA 208交换机 29只

 MOXA 311 串口转换器 52只

④ 采用SIEMENS API接口,Visual C 设计程序;

采用GE API接口,Visual C 设计程序;

⑥ 工业PDA  6只;

⑦ 蚁象采控柜 14台;

⑧ MOXA IMC-21-M-SC 光纤收发器 52只;

⑨ 蚁象壁挂式括展采集柜 25台;

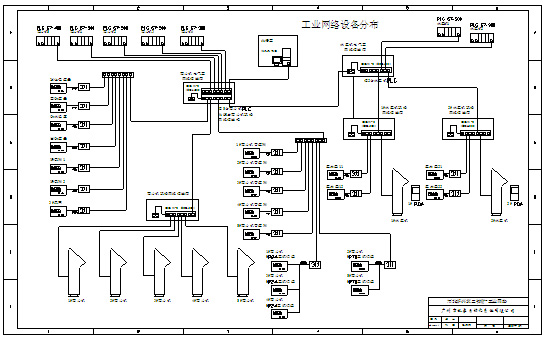

3、平面电气图纸:


可放大的wmf矢量文件(用ACDSEE24工具)在资源下载的工程图纸:
