西门子S7-300在称量控制系统的应用

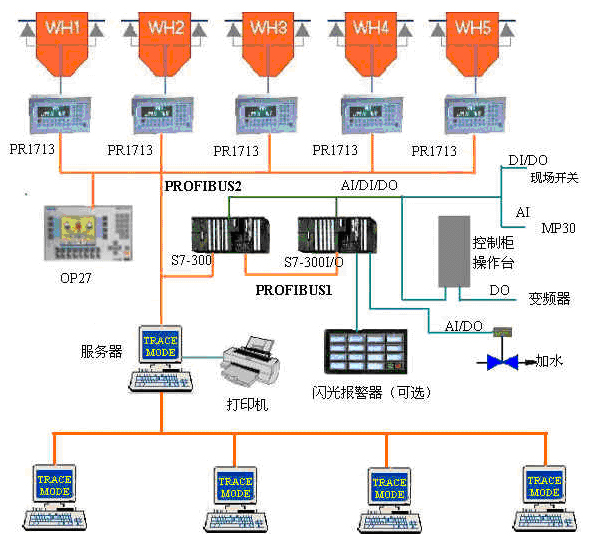

系统以原有传感器结合飞利浦PR1713称重仪表构成的电子称重为基础，以西门子公司生产的S7-300 PLC为控制核心，并配备台湾研华公司的工控机，以西门子公司PROFIBUS现场总线通讯方式组成一个有机整体见图1，结合现有的外围执行设备完成对从料仓出口开始到混合机出口的配料输送混合的全过程的自动控制。

图1

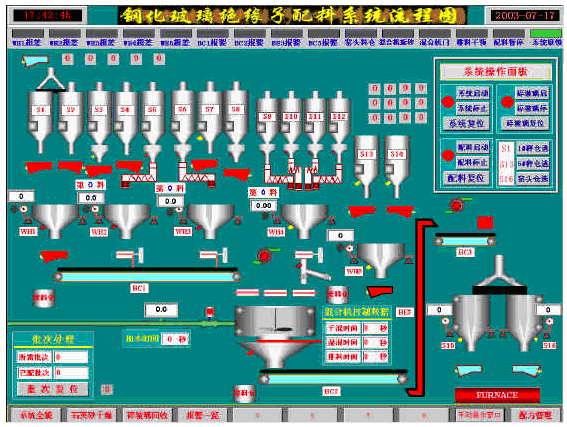

TRACEMODE对整个系统的报警、联锁进行显示和监控，并完成对整个系统的配方管理、生产数据管理、设备运行状态管理和指挥生产的人机对话来满足玻璃生产对混合料的配料要求。对混合物进行自动和手动配方控制；自动控制后续设备的启动和停运；对可能发生的故障进行预先诊断；自动监控设备的工作状况，当需要进行技术保养时，预先提醒操作员；自动生成日、周、月、年报表，记录原料总消耗量等等。

图2

TRACEMODE的自动建立技术，不仅缩短了工程的开发周期，而且节省了很多人力；按照常规做法，如果没有工程自动建立技术，本系统的开发周期将大大加长。由于本软件的报表采用了扩展的HTML语言编制，不仅适合存储、打印，还支持报表的网上发布，顺应了网络时代的要求，为系统保留了今后扩展的接口；TRACE MODE内含150多种以上的过程控制和数据处理算法，是一种控制功能十分强大的软件，适合解决包含复杂控制方案应用场合的要求，同时TRACEMODE的人机界面开发环境提供丰富的作图工具，支持AVI视频文件和独有的适量动画技术。
