便携式展箱

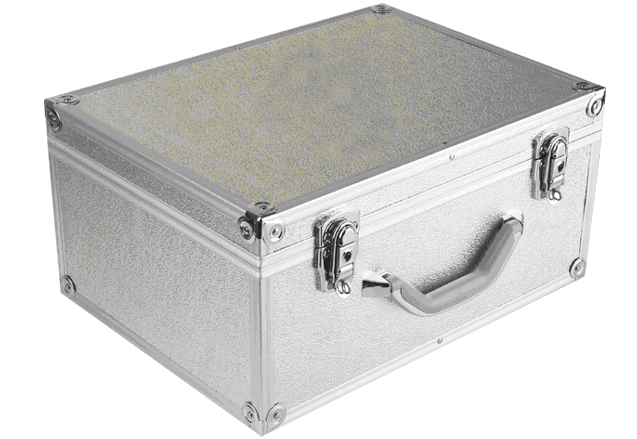

一、展箱外观

二、展箱结构说明

  1. 箱体合盖后,可手提。
  2. 箱体平放后翻开盖至高于90度角后,为最终展示样板
  3. 开盖侧,为19寸触摸屏,可实现交互操作,也可以播放外接U盘影像。
  4. 非开盖侧上部,有6套可拆卸支架,支架上有可拆卸的传感器安装板,传感器的电缆,通过隔板穿至下部连接UQ1。
  5. 非开盖侧下部,为PLC及电源,3块UQ1,平板电脑主板及电源。
  6. 受19寸触摸屏尺寸限制,箱体外部尺寸不少于480x320x200 mm

三、 控制系统结构

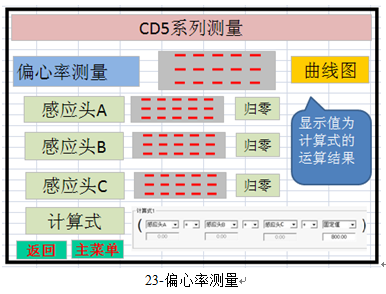

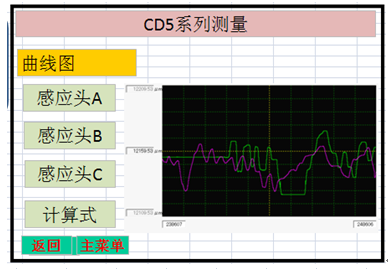

、展箱显示图

  ………
