蚁象工业应用·河北新兴第二铸管部

河北新兴第二铸管部


       这是一个中型的工业数据网络,主要生产小口径(80-300mm)离心铸管,共有5台离心机,1台退火炉,2台水压机,2台喷锌机,2台涂衬机,累计共8台(集中在2个电气室)PLC,23只分散在各角落的各类型仪表。

1、工艺要求:

通过采集现场的生产过程或结果等数据,配合录入的工艺参数,达到最大限度的检测、分析生产效率、产品质量等人为非能及的实质性问题,为指导市场销售、制定生产计划、奖、罚措施的调整提供确切的依据。

 将以下PLC的数据采集到Ms_SQL中,采集速度为20ms以下;

  Ø1#,2#,3#,4#离心机(生产80~300毫米口径)的SIEMENS S7-300;

  Ø5#离心机(生产80~300毫米口径)的SIEMENS S7-400;

  Ø1#,2#水压机的SIEMENS S7-300;

② 采集球化包重量、回铁重量、铁水温度、出铁重量、喷镁称1、2#、3#天车等熔炼工部的电子称数据;

 采集1#,2#,3#,4#,5#离心机的管重数据

 采集1#,2#水压机的压力仪表,光谱仪表数据

⑤ 在1#,2#水压机的操作区域内,安装2台无线PDA,用来判定打压管是否合格;

⑥ 在5台离心机、2台水压机、熔炼工部,共安装8台蚁象采控柜,主要用于录入工艺参数,同时查看质量、生产效率等分析结果

2、主要使用的硬件设备及技术:

① 高档服务器 1台

② MOXA 208交换机 17只

 MOXA 311 串口转换器 21只

④ 采用SIEMENS API接口,Visual C 设计程序;

⑤ 工业PDA  2只;

⑥ 蚁象采控柜 8台;

⑦ SIEMENS 直流调速3台6RAQ24,2台6RA70 采用SIEMENS的USS协议采集数据;

⑧ MOXA IMC-21-M-SC 光纤收发器 12 只;

⑨ 蚁象壁挂式括展采集柜 8台;

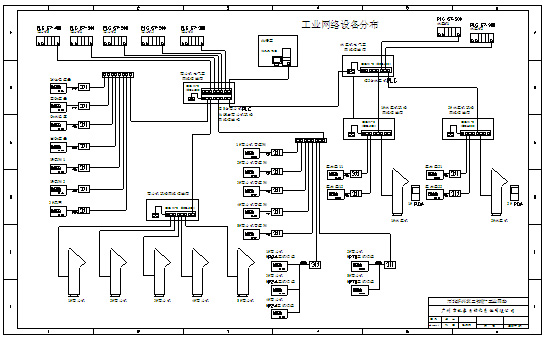

3、平面电气图纸:
